开关、插座最全使用指南,你要的这都有!

在施工过程中，小伙伴们都知道：硬装基础部分完工以后，电工师傅会返场安装开关面板。

但是这个时候，业主想用118型等多功能的插座，可能为时已晚了，因为开关面板和底盒是配套的，一旦我们预埋完成，返工比较麻烦。

这就跟厨房墙面瓷砖已经贴好，造型硬包已经做好，改的代价有点大呢......

为了规避对面板尺寸型号不了解，导致的施工错误，今天咱们来聊聊开关插座面板的一些内容，主要解决以下问题：

1、开关插座类等面板的型号有哪些？

2、开关类面板有哪些分类？

3、插座类面板有哪些分类？

4、弱电类面板有哪些分类？

5、智能类面板有哪些？

开关面板，这里帮大家分为2类：常规款和非标款。

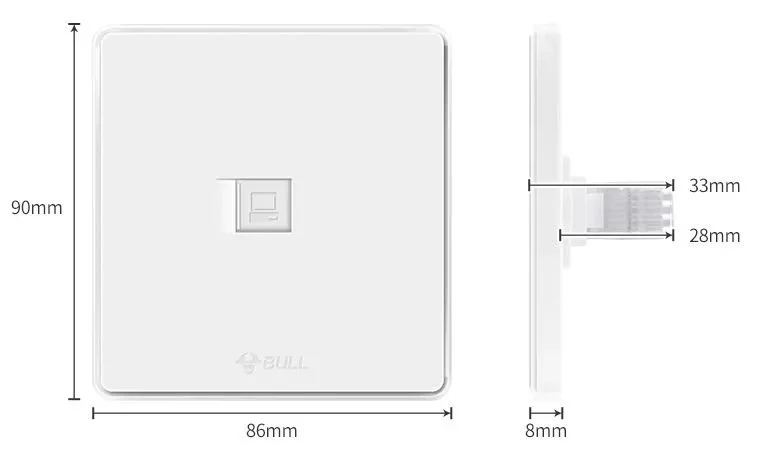

日常我们使用的86型面板， 尺寸为86mm*86mm。

如果前期水电交底时，没有跟工长特别说明，默认配套的就是这种了。

非标款式都是长方形，有横版、竖版2种。

横版款式常见118型，两列尺寸：118*75mm，三列尺寸：157*75mm等，具体长度根据插座的列数和款式而定。

再次强调的是此类非标尺寸的面板有相对应的底盒（暗盒），需要在水电施工时就预埋进去。

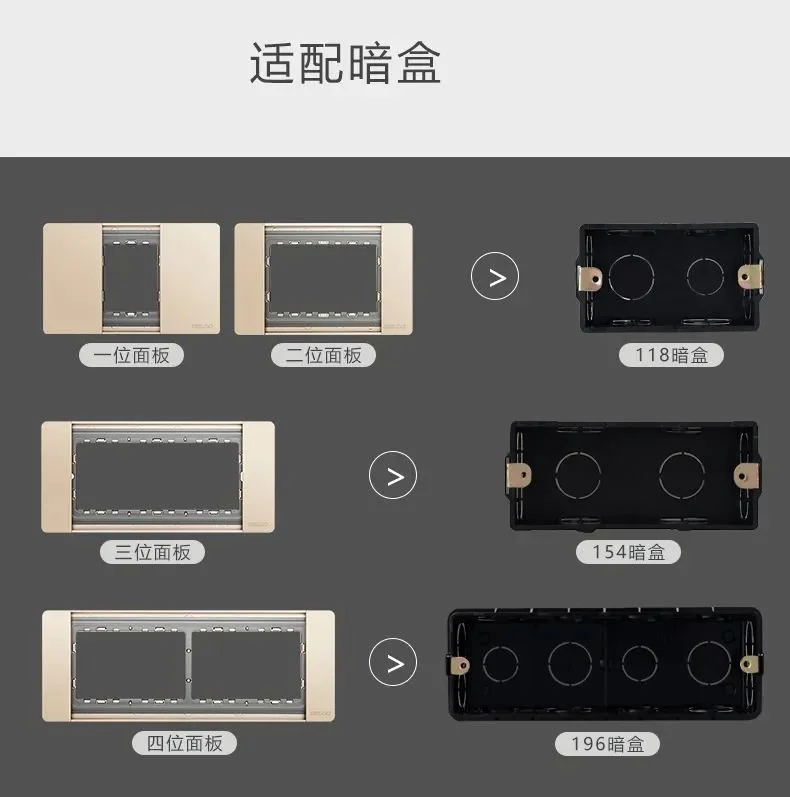

△不同型号开关面板有配套底盒

讲解完面板的常见型号，接下来介绍面板的种类。在家装中，面板主要有3类：开关类、插座类、弱电类，下面咱们一一讲解。

开关面板常见种类有：一开单控、一开双控、一开多控、二开单控、二开双控、二开多控、三开单控、三开双控、四开单控、四开双控、延时开关、声控开关、红外感应开关等，汇总如下图：

△开关面板种类

对于延时开关、声控开关、红外感应开关等好理解，几开几控的这么多种类不少设计师分不清，几开几控可简单按功能区分：单控、双控、多控。然后根据面板上有几个开关按钮，就是几开。

单控开关在家庭电路中最常见，一个开关按钮控制一个灯。根据一块面板上有几个开关按钮就是几开单控。

如面板上只有一个开关按钮就是一开单控，有两个开关按钮就是两开单控，同理有三开单控和四开单控。

a、一开单控：一个开关面板控制一路灯。

b、双开单控：一个开关面板控制两个不同位置的灯。

c、三开单控：一个开关面板控制三个不同位置的灯。

d、四开单控：一个开关面板控制四个不同位置的灯。

双控开关可实现两个不同位置控制同一路灯或者电器。常用于不走回头路的公共行走路线和卧室灯。

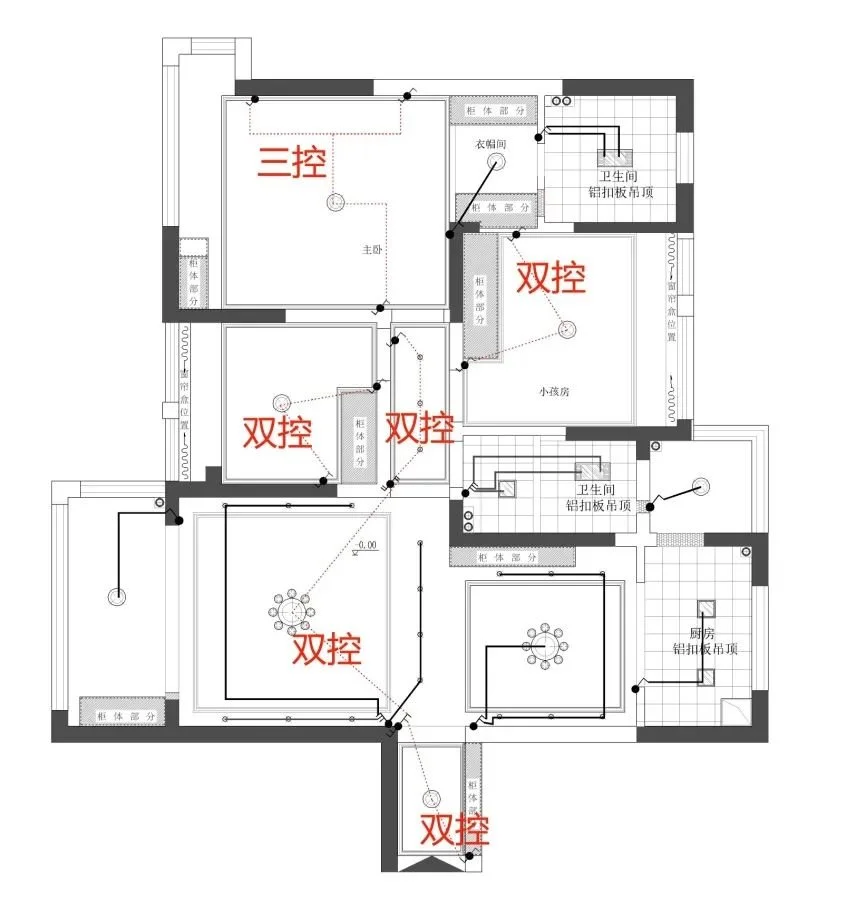

如下图示意，红色双控的地方都是为了使用方便，其中，客厅的双控设置为业主最常打开的灯为宜。

根据一块面板上有几个开关按钮就是几开双控。

如面板上只有一个开关按钮是一开双控，有两个开关按钮就是两开双控，同理有三开双控和四开双控。

多控开关就是一条线路上的灯/电器可以在两个以上的位置开关。同理根据面板上有几个开关按钮就是几开多控。

常见一开三控，用于主卧，在门口打开主灯的同时，床的两边都可以控制，方便夫妻俩起夜不互相影响。

这三种开关如何接线，电工师傅比我们更专业，感兴趣的小伙伴可以看看下图：

△接线示意

插座类面板从款式上分，主要有两孔插座、五孔插座、16A插座、带开关插座、带USB插座、地插等。

△插座面板种类

五孔插座是使用的，建议选择错位或者两插孔间距比较宽的款式，不然因为尺寸太小，无法同时使用。

普通插座是10A的，16A插座用于功率大的电源插座，如空调插座、热水器插座等。

带开关插座，开关可用来控制自身的插座，也可单独用来控制另外的灯线。

常用于使用频率比较多的电器中，减少拔插的频率，如厨房的电器插座、电视电脑插座。

这种插座有时装了是鸡肋，因为手机、平板等电子产品使用原装充电适配器寿命更长久一点。

对于本身不配充电器的小电器可用，如部分台灯、小风扇、小型游戏机等，是非必须的。

地插主要用于离墙远的位置，如客厅茶几、不靠墙书桌、餐厅等。

用在客厅茶几位置时，要注意避开茶几位置，因为很多人会购买底部很低的烤火桌，如果是上翻式地插，可能打不开。

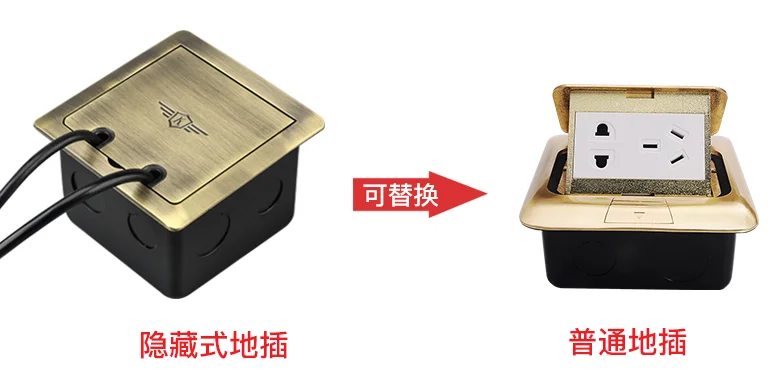

△地插款式

此外，如果在某一个地方布置少了插座，还可使用插座转换器类插座，可一变多，如下图：

△插座转换器

弱电类面板主要有电脑插座、电视插座、电话插座等，这里咱们主要讲下：需要选用可容纳更高网速的面板。

空白面板，常用来封蔽墙上预留的查线盒，或弃用的墙孔，如风暖照明多出来的线。

除了常用的弱电类插座，还有AP面板在弱电的运用中比较广泛。

普通的平层选一个信号比较好的路由器能做到全网WIFE覆盖，AP面板则更适用于别墅等较大的空间。

AP面板相当于一个连接有线网和无线网的桥梁，主要作用是将有限转换成无线，或者将各个无线网络客户端连接到一起，然后将无线网络接入。

AP面板有以下2种：

a、有网线

需要安装的地方已经有布置网线，AP面板直接取代原有网路面板。

b、无网线

通过安全中继安装，可以在不接有线网络的情况下接受另一个WIFI信号再转发，两个路由器之间不需要网线连接，可以有效延长WIFI信号。

智能开关有2种：可接单火线的和接零火线的。

零火线对灯具没有要求，也更稳定，有条件接入零线的一定要选择零火线开关（在电路施工时布置好零火线）

智能插座可用手机、天猫精灵等控制插座上的电器。

可实现远程遥控，如回家需要先打开空调制冷，直接在手机上可控制。

智能插座也有2种：

a、智能插座转换器：在原有插座的基础上直接插上，性价比高。

b、可完全替代普通插座的智能插座，造价高一些。

到这里，有关开关插座类等面板的型号；开关、插座、弱电、智能面板的分类就讲完了，小伙伴们对这方面内容有什么疑问或者见解，欢迎在下方留言，咱们一起探讨。
